Hej tamo! Kao dobavljač slijepih prirubnica od nehrđajućeg čelika, često me pitaju kako da precizno izmjerim ove stvari. To nije raketna nauka, ali postoje neke ključne tačke koje morate znati da biste to ispravili. Uronimo!
Prvo, zašto je mjerenje dimenzija slijepih prirubnica od nehrđajućeg čelika toliko važno. Ove prirubnice se koriste u širokom spektru aplikacija, od vodovoda do industrijskih cevovodnih sistema. Ako su dimenzije isključene, to može dovesti do curenja, loših performansi, pa čak i sigurnosnih opasnosti. Dakle, dobijanje tačnih mjerenja je ključno za uspješnu instalaciju.
Osnovni alati za mjerenje
Prije nego što počnete s mjerenjem, morate imati pri ruci odgovarajući alat. Najčešći alati za mjerenje slijepih prirubnica od nehrđajućeg čelika uključuju čeljust, mikrometar i ravnalo. Kaliper je odličan za mjerenje vanjskog prečnika (OD), unutrašnjeg prečnika (ID) i debljine prirubnice. Omogućava preciznija mjerenja u poređenju sa običnim ravnalom. Mikrometar se, s druge strane, koristi za još preciznija mjerenja, posebno za vrlo male dimenzije. I ravnalo može biti zgodno za brza mjerenja većih dimenzija.
Mjerenje vanjskog prečnika (OD)
Vanjski promjer slijepe prirubnice od nehrđajućeg čelika je razmak preko najšireg dijela prirubnice. Za mjerenje OD, postavite čeljusti čeljusti na vanjski rub prirubnice, pazeći da su okomite na ivicu. Lagano zatvorite čeljusti dok ne dodirnu prirubnicu. Očitajte mjerenje na skali čeljusti. Važno je mjeriti na nekoliko tačaka oko prirubnice kako biste osigurali da je okrugla i da je vanjski vanjski dio dosljedan. Ako se mjerenja značajno razlikuju, to bi moglo ukazivati na problem s prirubnicom, kao što je savijanje ili greške u proizvodnji.
Mjerenje unutrašnjeg prečnika (ID)
Unutrašnji prečnik je rastojanje preko rupe u sredini prirubnice. Da biste izmjerili ID, otvorite čeljusti čeljusti i umetnite ih u rupu. Provjerite jesu li čeljusti paralelne sa stranama rupe, a zatim ih zatvorite dok ne dodirnu unutrašnju površinu. Očitajte mjerenje na čeljusti. Baš kao i kod OD-a, izmjerite ID na nekoliko tačaka kako biste provjerili ima li nepravilnosti. Neujednačen ID može uzrokovati probleme kada je u pitanju postavljanje prirubnice na cijevi ili druge komponente.
Mjerenje debljine
Debljina prirubnice je još jedna važna dimenzija. Da biste ga izmjerili, koristite kaliper ili mikrometar. Postavite mjerni alat na ravnu površinu prirubnice, okomito na rub. Izvršite merenje. Važno je napomenuti da debljina treba da bude ujednačena preko prirubnice. Sve značajne varijacije u debljini mogu uticati na snagu i performanse prirubnice.
Mjerenje uzorka otvora za vijak
Šema rupe za vijke je ključna za osiguravanje da prirubnica može biti pravilno pričvršćena na druge komponente. Da biste izmjerili uzorak rupe za vijke, morate znati dvije stvari: broj rupa za vijke i prečnik kruga vijka (BCD). Broj rupa za vijke je jednostavno broj rupa oko prirubnice. BCD je prečnik kruga koji prolazi kroz centar svake rupe za vijke.
Da biste izmjerili BCD, koristite ravnalo ili kaliper. Postavite mjerni alat preko središta dvije suprotne rupe za vijke. Pazite da mjerite udaljenost između središta rupa, a ne ivica. Izmjerite BCD najmanje dva puta kako biste osigurali tačnost. Osim toga, trebali biste izmjeriti i prečnik samih rupa za vijke pomoću čeljusti. To će vam pomoći da odaberete prave vijke za instalaciju.
Različiti standardi i njihov uticaj na mjerenje

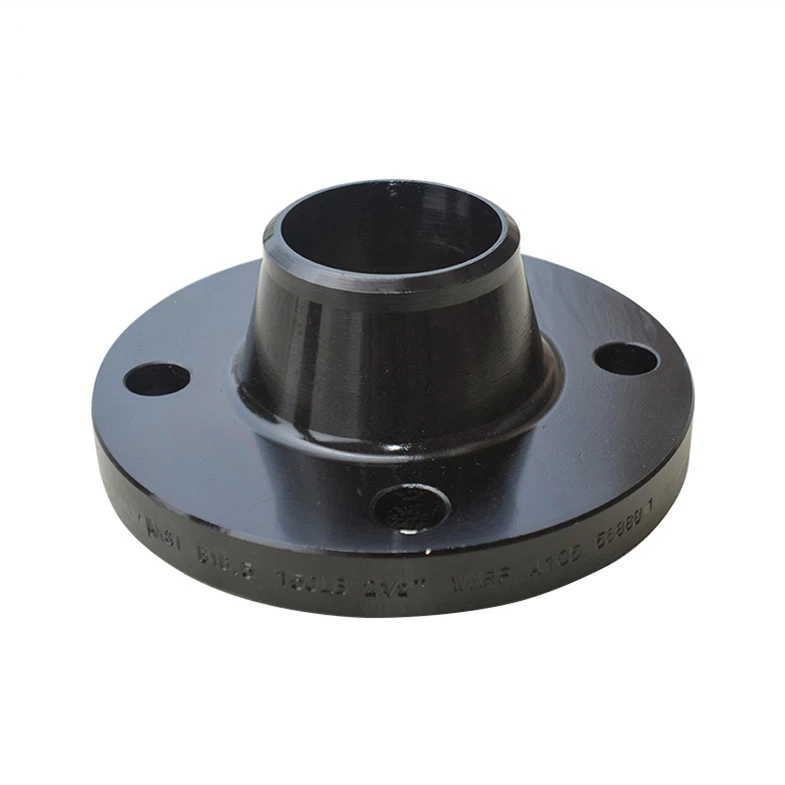

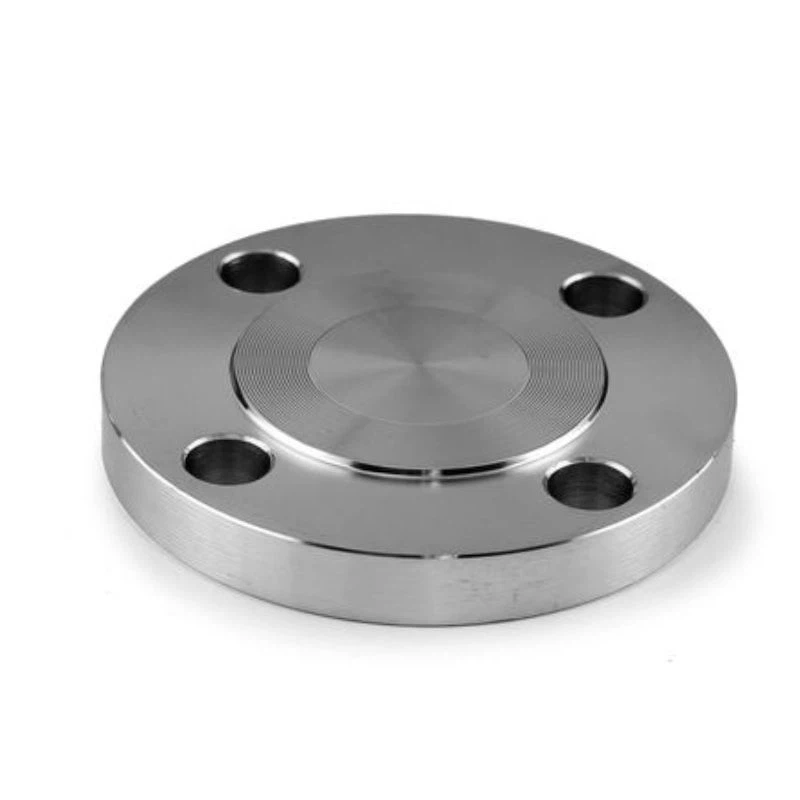

Postoji nekoliko standarda za prirubnice od nehrđajućeg čelika, a svaki standard ima svoje specifične dimenzije i zahtjeve. Na primjer, thePrirubnica od nerđajućeg čelika ANIS B16.5iGOST33250 Prirubnica od nerđajućeg čelikaimaju različite specifikacije.
Kada mjerite svoje prirubnice, važno je provjeriti s kojim standardom su u skladu. Ovo će vam pomoći da osigurate da su vaša mjerenja u skladu sa zahtjevima tog određenog standarda. Na primjer, ako koristite prirubnicu koja bi trebala zadovoljiti standard ANIS B16.5, ali mjere ne odgovaraju specifikacijama standarda, to bi moglo dovesti do problema s kompatibilnošću.
Posebna razmatranja za specifične tipove prirubnica
Neke vrste slijepih prirubnica od nehrđajućeg čelika, poputPrirubnica od nerđajućeg čelika 904L, može imati posebne karakteristike ili zahtjeve. Nerđajući čelik 904L poznat je po svojoj visokoj otpornosti na koroziju, ali ima i specifična mehanička svojstva. Prilikom mjerenja ovih prirubnica, možda ćete morati obratiti dodatnu pažnju na detalje kao što su završna obrada površine i tvrdoća, jer oni mogu utjecati na ukupne performanse prirubnice.
Osim toga, neke prirubnice mogu imati podignuta lica ili druge posebne dizajne. Ove karakteristike također treba precizno izmjeriti. Za prirubnice sa podignutom površinom, morat ćete izmjeriti visinu uzdignute površine pored ostalih dimenzija.
Savjeti za precizno mjerenje
- Uvijek očistite površinu prirubnice prije mjerenja. Bilo kakva prljavština, krhotine ili rđa mogu uticati na tačnost mjerenja.
- Provjerite jesu li vaši mjerni alati pravilno kalibrirani. Korištenje nekalibriranih alata može dovesti do netočnih rezultata.
- Izvršite višestruka mjerenja. Ovo pomaže da se greške minimiziraju i osigurava da dobijete tačan prosjek.
- Pažljivo zabilježite svoja mjerenja. Zapišite ih jasno i čuvajte na sigurnom mjestu u slučaju da ih kasnije trebate ponovo pogledati.
Zaključak
Mjerenje dimenzija slijepih prirubnica od nehrđajućeg čelika je bitan korak u osiguravanju njihove pravilne ugradnje i performansi. Koristeći prave alate, prateći ispravne procedure i obraćajući pažnju na relevantne standarde, svaki put možete dobiti tačna mjerenja.
Ako ste na tržištu visokokvalitetnih slijepih prirubnica od nehrđajućeg čelika, mi smo tu da vam pomognemo! Nudimo širok asortiman prirubnica koje zadovoljavaju različite standarde i specifikacije. Bilo da vam je potrebna prirubnica od nerđajućeg čelika ANIS B16.5, prirubnica od nerđajućeg čelika GOST33250 ili prirubnica od nerđajućeg čelika 904L, mi ćemo vas pokriti. Ne ustručavajte se kontaktirati ako imate bilo kakvih pitanja ili ako ste spremni razgovarati o vašim potrebama nabavke. Radujemo se saradnji sa vama!
Reference
- ASME B16.5 Standard za prirubnice cijevi i prirubničke spojeve
- GOST 33250:2015 Čelične prirubnice za cjevovode
- Vodič za proizvođača za prirubnice od nehrđajućeg čelika 904L
